摄像头供电类型有哪些？怎么检测供电是否正常？

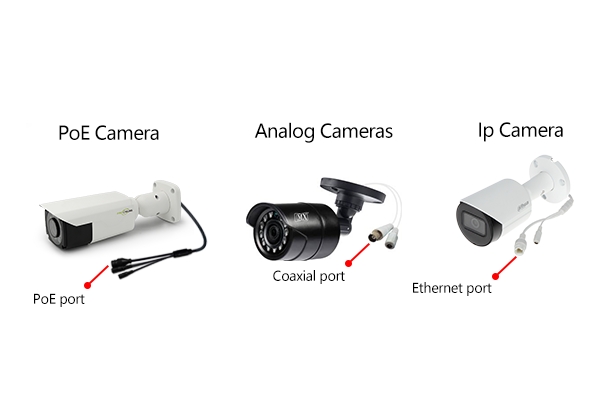

目前市面上主流的摄像头类型有模拟摄像头、同轴高清摄像头、网络IPC摄像头，不同类型的摄像头有可能有不同的供电方式，包括为点对点配电源适配器、和POE供电，POE多用于IP网络摄像头、球机等。传统测试摄像头的供电的方法是万用表测电压，看不全状态，而且测不了负载，而当你拥有一台安防工程宝，能快速、精准地检测供电故障，大幅提升工作效率。本文以仪安电子IPCX600Pro-GHINRUV工程宝为例，看看使用工程宝高效排障的。

一、摄像头供电的主流方式

1、电源适配器DC供电

每个摄像头配一个独立电源适配器（通常是DC12V或DC5V），直接插在摄像头附近的220V插座上。优点是一台坏了不影响其他摄像头，缺点是布线杂乱，适配器多了容易出故障。适用于家用摄像头、小型商铺、临时施工等场景。在一些大型的办公室、车间、监控室、弱电井等场景通过一个大功率开关电源（如DC12V/10A以上），分出多路给多个摄像头供电。

POE是近年来最主流的供电方式，一根网线同时传输数据和电力，目前POE标准主要有三个等级：

适用场景：IP网络摄像头、无线AP、智能门禁等，尤其是需要快速部署的现代安防工程。

POE供电场景可能会出现的一些问题，交换机POE端口功率不够、网线质量差导致压降、水晶头接触不良、非标POE设备混用等等。而仪安IPCX600Pro工程宝内置了POE智能检测功能，支持IEEE 802.3af/at/bt全标准识别，插入网线后自动检测并显示当前的电压、电流与实时功率，能够精准判断供电是否达标。

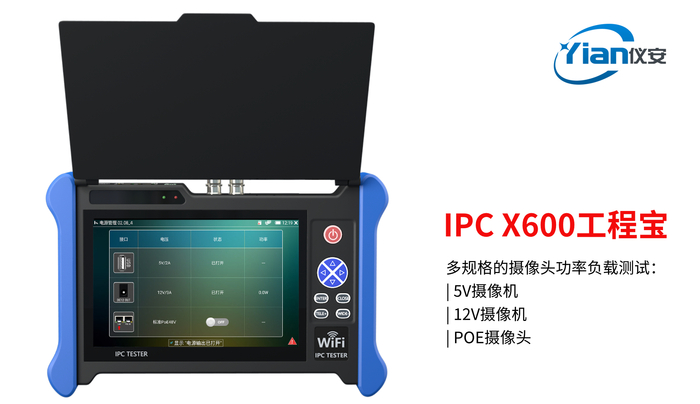

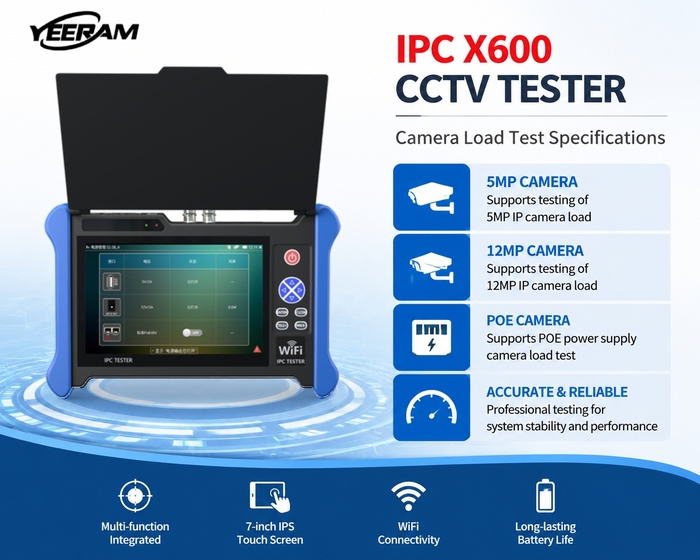

电源管理功能可以直观显示当前功率负载。用户将摄像头接入工程宝的DC12V输出口或POE输出口，设备自动显示电压、电流、开关状态和实时功率，能看出供电是否充裕或者正常。

三、检测线路断点

仪安电子IPCX600Pro工程宝的网线测试功能可以直接判断网线的通断和线序排列。操作方法是：将待测网线的一端插入工程宝的UTP测试口，另一端插入配套的远端模块，工程宝的屏幕上便会清晰显示每根芯线的连通状态、是否短路或交叉，以及具体的线对连接情况。TDR（时域反射仪）断点测试功能还可以精确计算出故障点的距离，直接显示断点位置在哪一段，无需拆墙或从头捋线。

四、红光源与OTDR

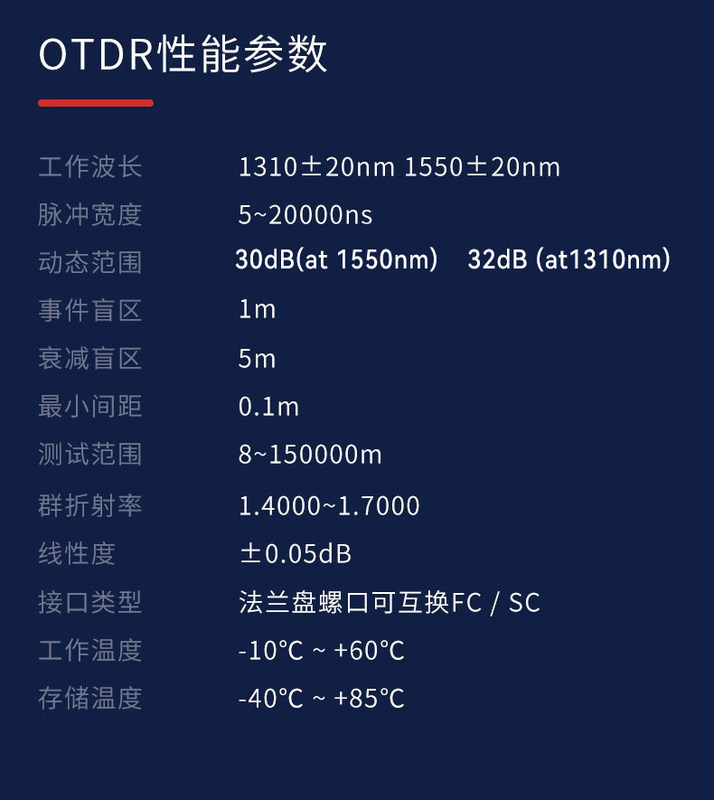

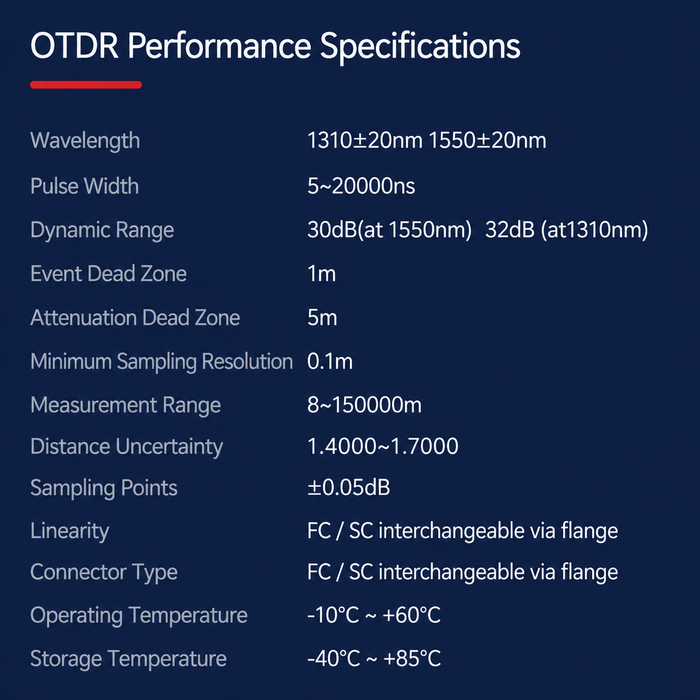

供电正常、网线完好，摄像头还是没图像？光纤链路也要查。随着光纤传输在安防工程中的普及，光缆断点、过度弯折、熔接不良等问题越来越常见。IPCX600Pro工程宝集成了红光源（红光笔） 和OTDR（光时域反射仪） 两大功能：红光源可以直接照射光纤，肉眼判断光纤是否断裂或漏光；OTDR则能精确测量光纤的断点位置、接头损耗和弯曲衰减，最长可测50公里以上，并生成可视化报告。

仪安电子IPCX600Pro工程宝将POE检测、功率负载测试、TDR断点定位、红光源/OTDR光纤诊断、IP冲突扫描和虚拟IPC等功能集于一身，让安防工程师可以从供电到信号链全线排查，大幅提升工作效率，欢迎咨询。
