一文讲清寻线仪的详细功能及用途

在通信线路安装、网络布线、弱电维护等领域中，经常会有很多的网线或者电话线混在一起，难以分清哪根线通向哪里。这个时候，寻线仪是专为解决这些痛点而生，现代寻线仪已经发展为一款集寻线、对线、POE检测、通断测试、线序校对于一体的多功能检测设备。下面本文主要以仪安YN-892可充电式数字信号寻线仪为例，详细介绍寻线仪的详细功能及用途。

1、寻线仪是什么？

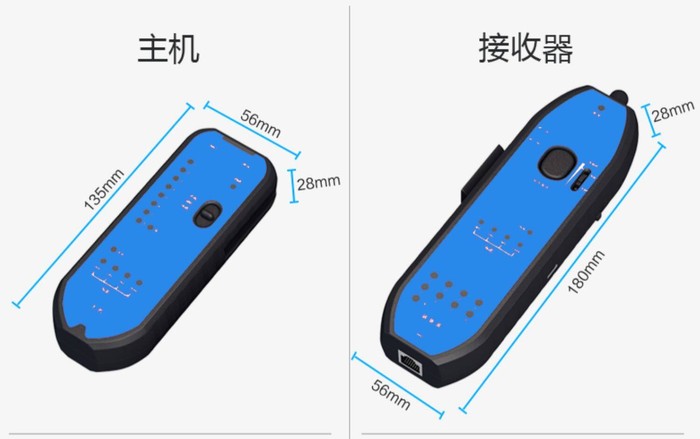

寻线仪，也叫网络寻线器、线缆追踪器，是一种用于在家庭、企业等大量的线缆中快速识别、定位、追踪目标线缆的电子检测仪器。通常由主机（发射器）和接收器（探头）两部分组成：

• 主机：连接到待测线缆的一端，发射特定信号。

• 接收器：在远端或线束中探测信号，帮助使用者快速找到目标线缆。

简单来说，寻线仪可以让你在成堆的线缆中精准找到需要的那一根。

2、寻线测试的典型流程

以仪安 YN-892 为例，寻线操作通常分为以下几个步骤：

① 连接主机：将主机通过 RJ45、RJ11 或鳄鱼夹适配线连接到目标线缆（网线、电话线、同轴电缆等）。

② 选择模式：将主机拨动到“寻线”模式，状态灯亮起，主机开始发射数字信号(130kHz数字脉冲信号)。

③ 远端探测：拿着接收器在配线架、弱电箱或线缆束中扫描，接收器会发出清脆的提示音，信号越强声音越响，从而精准定位目标线缆。

④ 对线测试：找到线缆后，无需切换模式，可直接将对端网线插入接收器，设备会自动进入对线模式，依次检测 1-8 芯的通断和线序。

如果是POE交换机检测，可以将POE交换机网线接入接收器左上RJ45口，观察网口指示灯状态：如果指示灯常亮说明是标准POE交换机（符合IEEE 802.3af/at标准），闪烁则说明非标准POE交换机（被动式或非标供电）

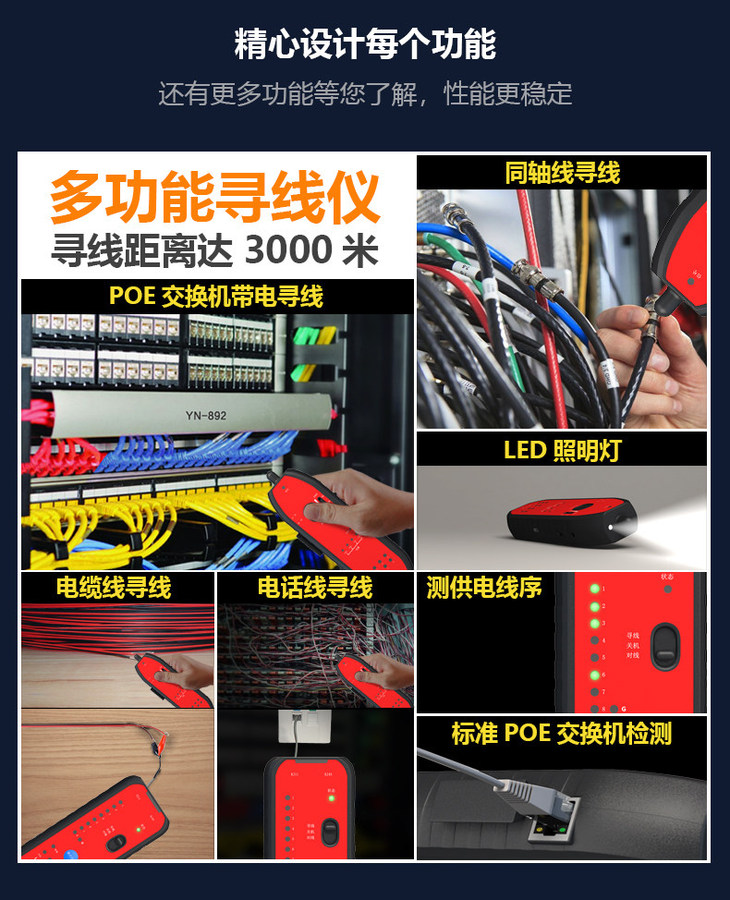

3、旗舰多功能YN-892 核心功能详解

• 数字信号寻线，抗干扰能力强

传统模拟寻线仪容易受到环境电磁干扰，误报率高。YN-892 采用130kHz数字脉冲信号，主机发射数字信号，接收器精准识别，无干扰、无噪音，寻线更准确。

• 带电寻线，耐压 60V

支持 POE 交换机带电寻线，可承受直流 60V 电压，无需断电即可在带电线缆中安全寻线，适用于 POE 供电网络、带电电话线等场景。

• 寻线对线一体化，无需来回切换

是寻线仪非常常用的便捷功能之一。网线一端接入主机，开关拨到“寻线”模式。找到目标线缆后，直接将线插入接收器，设备自动进入对线模式，无需再跑到主机端切换。对线时 1-8 芯指示灯依次闪灭，哪一芯不通一目了然。

• POE 交换机检测与供电线序识别

标准 POE 交换机判断：将 POE 交换机网线接入接收器左上 RJ45 口，网口常亮为标准 POE，闪烁则为非标准。供电线序显示：主机连接 POE 交换机后，通过指示灯亮灯情况，可直接看出哪几芯在供电。

• 网线通断检测，支持连交换机测试

仪器支持主机在对线模式下，通过网线连接交换机或路由器，直接检测远端网线 1-8 芯的通断情况。如果某芯线断了，对应指示灯不会亮起。

• 多种线缆兼容

支持网络线寻线、电话线寻线、同轴线寻线、电缆线寻线等，寻线距离最长可达3000 米，满足绝大多数弱电工程需求。

4、产品参数一览

5、适用的场景及工程人员

• 网络工程师：布线、排障、POE 交换机检测

• 弱电施工人员：线缆标识、寻线、对线

• 安防安装人员：监控线缆查找、通断测试

• 物业与运维人员：电话线、网线故障排查

仪安 YN-892 将数字信号寻线、POE 检测、对线测试、长续航、耐压保护集于一身，既适合专业工程使用，也适合日常维护场景。如果你想找一台功能全面、操作便捷、安全可靠的寻线仪，欢迎咨询或者找客服进一步了解，竭诚为您服务。
