测试光纤光缆检测一般用什么方法和工具？发表时间：2026-03-25 22:33 一、光纤测试的常用方法 光纤测试方法根据测试目的不同，主要分为以下几类：
其中，OTDR（光时域反射仪） 因其能够“透视”光纤内部状态、精确定位故障位置，成为光纤链路维护、施工验收中不可或缺的核心工具。 二、什么是OTDR？ OTDR（Optical Time-Domain Reflectometer，光时域反射仪），也叫光纤测试领域的雷达，精准定位断点及测量光纤长度等。 工作原理主要是OTDR向光纤中发射一束极短的光脉冲，当光脉冲沿光纤传播时，遇到光纤的微小结构变化（如熔接点、连接器、弯曲或断点）时，会产生后向散射光和反射光。OTDR通过精确测量这些返回光的时间、强度和波形，就能计算出：光纤长度（通过光速与时间的关系）、事件点位置（比如断点、接头、弯折点）、每个事件的损耗大小、整条链路的衰减等。最后，OTDR将测试结果以曲线图形的方式呈现，我们可以直观地看到光纤从起点到终点的状态图。
三、OTDR测试的完整流程 下面以仪安电子X600 OTDR光纤测试仪为例，详细介绍一次标准OTDR测试的完整流程： 第一步：准备工作 确认光纤类型，单模光纤常用1310nm和1550nm波长。将测试光纤通过适配器连接到X600的OTDR接口。X600采用法兰盘螺口设计，支持FC/SC接头快速互换，无需额外转接线，现场适配更方便。 在X600上根据被测链路情况设置关键参数：波长选择：1310nm（适合近距离、评估衰减）或1550nm（适合长距离、探测远端事件），X600支持双波长自由切换。

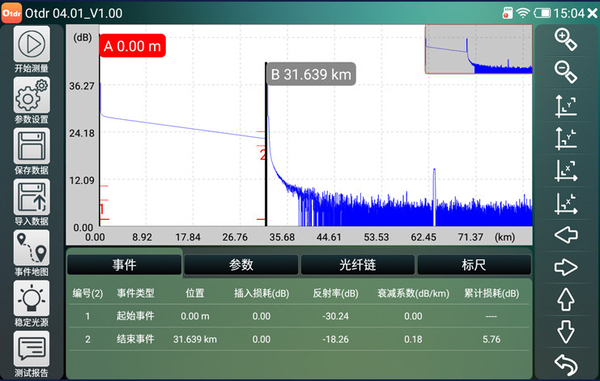

第三步：执行测试 启动测试，X600发射光脉冲并采集返回信号。得益于1310nm波长32dB、1550nm波长30dB的高动态范围，即使在长距离链路末端，也能保持信号捕捉能力，确保远距离测试数据准确可靠。测试完成后，X600自动生成事件分析表，清晰列出每个事件点的类型（熔接点、连接器、断点等）、位置、损耗值。 第四步：结果分析与故障定位 通过X600的曲线可视化分析功能，我们可以自由缩放移动曲线，放大查看任意区域的细节，方便快速识别反射峰（连接器位置）和损耗台阶（熔接点或弯曲点）。以及精确定位断点位置，误差可控制在事件盲区1m以内，能清晰分辨密集熔接点；衰减盲区5m，可准确区分相邻弱损耗事件。 第五步：报告导出与数据管理 X600支持生成标准化OTDR测试报告，包含曲线视图、参数设置、事件信息、链路数据等核心内容。报告可通过U盘、移动硬盘、TF卡、网络四种方式导出，方便现场快速留存数据，也便于后期在PC端进行复盘分析。 四、仪安电子X600 OTDR的核心优势 作为一款集成了OTDR功能的工程测试仪，X600在满足基础测试需求的同时，针对工程现场做了大量优化： 1. 超长距测试能力 支持180km双波长检测，对比市面主流40km机型，提升4.5倍。无论是城域网、骨干网，还是跨区域长距离光缆，一次测试即可覆盖全程。
2. 工程化实用设计 高适配接口：法兰盘螺口，FC/SC接头互换，无需携带多种转接线 宽温域工作：-10℃~+60℃工作温度，-40℃~+85℃存储温度，户外、机房、极寒酷热环境均可稳定运行 长效续航：7800mAh硬壳电池，智能快充“充电8分钟，工作半小时”，整体续航较同类产品提升75% 高清可视屏：180°防护显示屏，带遮光板/保护板，强光户外环境下屏幕依然清晰可见 3. 联动工程价值 X600不仅是一台OTDR，更是一台集成式工程宝。完成光纤链路测试后，可直接切换至安防监控测试功能，支持网络摄像机测试、IP批量修改/激活、32路画面预览等等数十中操作。一根光纤链路测完，即可衔接后端设备调试，一站式完成光纤-安防全链路现场调试，大幅提升工程施工效率。 五、总结 光纤光缆检测并非单一工具可完成，而是一套“工具组合+专业方法”的系统工程。其中，OTDR凭借其定位精准、信息全面、结果可视化的特点，已成为光纤网络施工、验收、运维的必备利器。对于广大工程人员而言，选择一台测程够远、参数够精、现场够用的OTDR，能有效减少返工、缩短排障时间。仪安电子X600 OTDR光纤测试仪，正是以超长距覆盖、专业性能指标、工程化实用设计，为光纤测试提供了可靠、高效的一体化解决方案。 如果您正在寻找一款既能满足光纤测试专业需求，又能兼顾安防现场调试的多功能工具，仪安电子的X600无疑是值得信赖的选择。 |
